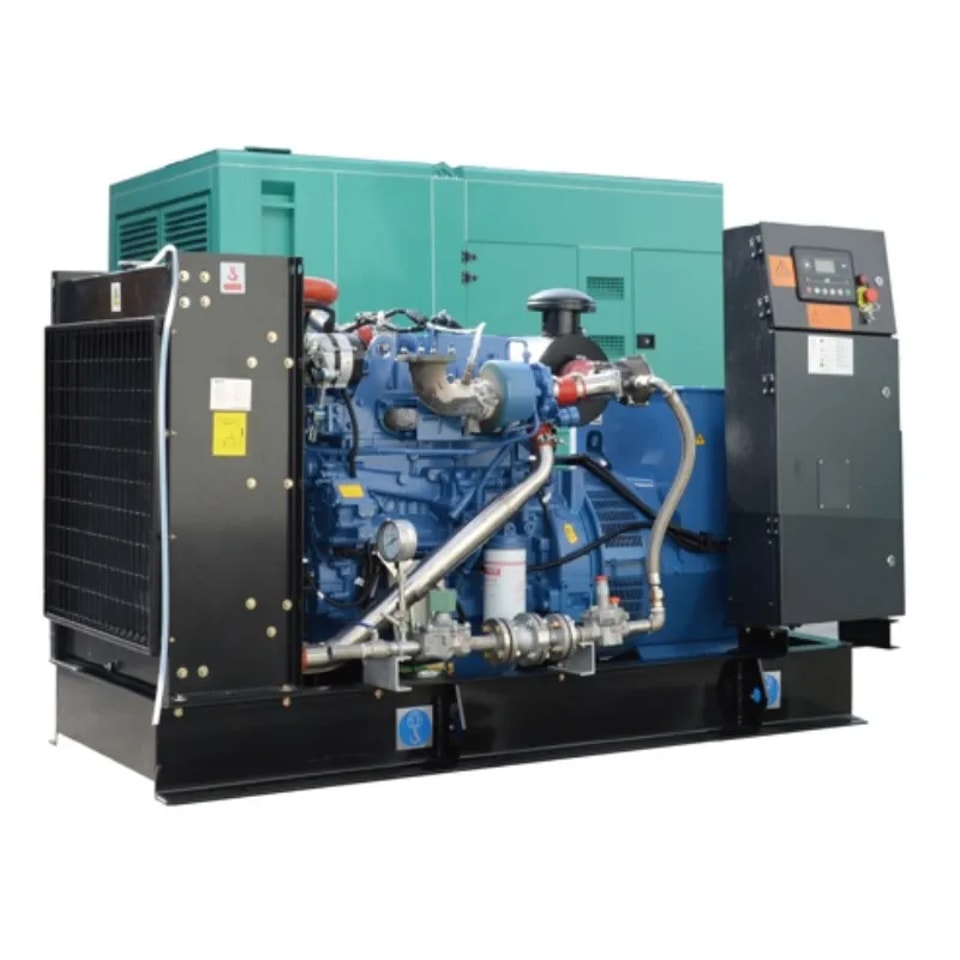

Газогенераторная установка 300 кВт на базе Cummins

Модель ДГУ: U1GC300-G

Непрерывная мощность: 300 кВт

Частота: 50 Гц

Скорость: 1500 об/мин

Напряжение: 400/230 В

Топливный газ: природный газ

Узнать больше →

Основные характеристики

Узнайте больше о ведущем в США новаторе в области доверенных вычислений.

20+ лет в производстве

Специализируемся на производстве газовых и дизельных генераторных установок.

Сертифицированный промышленный завод

Сертифицированная производственная система по ISO 9001, ISO 8528, ISO 12100, IEC60204, CE и SGS.

Широкий диапазон мощности

Генераторные установки мощностью от 18 кВт до 2500 кВт+, подходят для резервного и основного электроснабжения.

Совместимость с брендами мирового уровня

Совместимо с известными брендами Cummins, Perkins, Stamford, Leroy Somer, INNIO Jenbacher и MTU.

100% заводские испытания

Каждая генераторная установка перед отгрузкой проходит полную проверку под нагрузкой и испытания на безопасность.

Поддержка международных проектов

Поддержка зарубежных проектов инженерной подготовкой на этапе предпродаж и техническим обслуживанием после продажи.

Технические характеристики

Условия эксплуатации газовой генераторной установки
Температура окружающей среды	-10℃~+40℃
Относительная влажность	<90% (20℃）
Высота над уровнем моря	≤500 м
Применяемый газ	Природный газ
Допустимое давление газового топлива	7~30 кПа, содержание CH₄ ≥85%
Газ не должен содержать свободную воду и свободные примеси (размер загрязнений должен быть менее 5 мкм).
Данные газовой генераторной установки
Модель генераторной установки	U1GC300-G
Непрерывная мощность	300 кВт/375 кВА
Тип выходного тока	3 фазы, 4 провода
Выходное напряжение	400/230 В
Коэффициент мощности	0,8, отстающий
Частота (Гц)	50
Номинальная скорость (об/мин)	1500
Электрический КПД газовой генераторной установки	37,5%
Модель газового двигателя	Cummins K19N-G1
Модель генератора переменного тока	Leroy Somer LSA47.3S4
Расход газа при полной нагрузке	0.266м3/кВт·ч
Расход смазочного масла	<0.2г/кВт·ч
Стабилизированное отклонение напряжения	≤±1.5%
Мгновенное отклонение напряжения	≤±20%
Время восстановления напряжения (с)	≤1
Коэффициент колебаний напряжения	≤1%
Коэффициент искажений формы напряжения	≤5%
Стабилизированное отклонение частоты	≤1% (регулируемое)
Мгновенное отклонение частоты	-10%~12%
Коэффициент колебаний частоты	≤1%
Масса нетто, открытое исполнение	3950кг
Габариты, открытое исполнение	381016502220мм

Панель синхронизации (опционально)

Модель	U1S300
Мощность	630А
Бренд воздушного автоматического выключателя	CHINT
Контроллер	DSE8620MKII / ComAp IG500G2
Особенности: Автоматическая синхронизация газовых генераторных установок Автоматическая разгрузка генераторной установки Программируемый запуск и останов генераторной установки Мониторинг и защита генераторной установки Синхронизация генераторных установок с национальной сетью (mains) / Параллельная работа нескольких генераторных установок

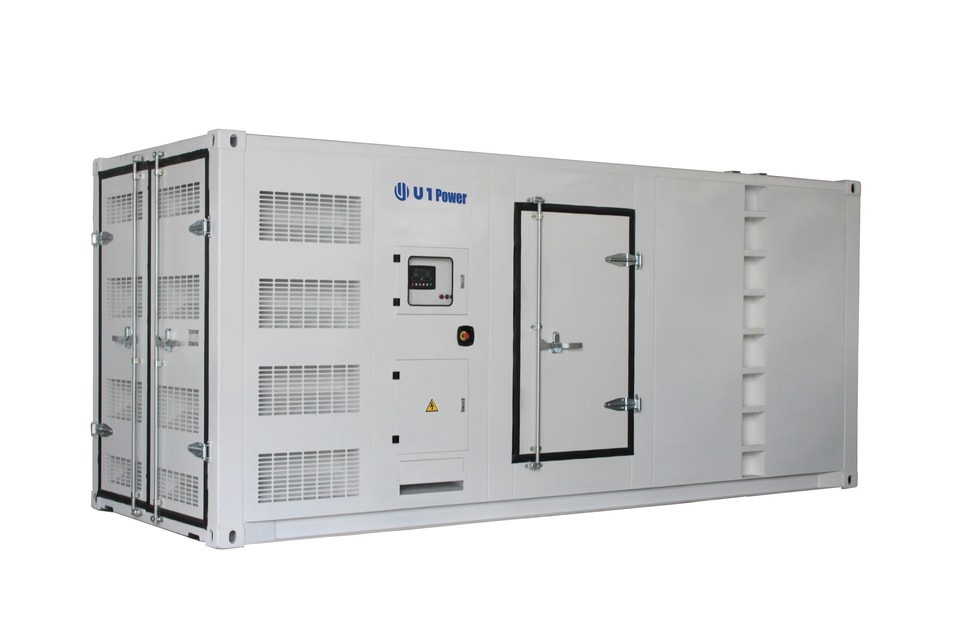

20-футовый контейнерный кожух или компактный кожух (опция)

Особенности:

20-футовый ISO-контейнер с сертификатом CCS.
Высококачественное лакокрасочное покрытие обеспечивает надежную защиту в суровых погодных условиях.
Защита от непогоды, пыли и шума, подходит для эксплуатации в тяжелых условиях.
Все детали кожуха разработаны по модульному принципу, а для изготовления материалов кожуха используется прочная стальная плита.
Все металлические детали кожуха окрашиваются электростатической полиэфирной порошковой краской.
Эффективная система подачи и отвода воздуха обеспечивает стабильную работу.
Научно обоснованная конструкция и передовые технологии снижают уровень шума до 75–85 дБ(А).
Замки кожуха более удобны для обслуживания и ремонта.
Такелажные проушины и конструкция для погрузчика облегчают транспортировку.
Кнопка аварийной остановки снаружи кожуха.
Продуманная и компактная конструкция, большой встроенный глушитель снижает уровень шума.

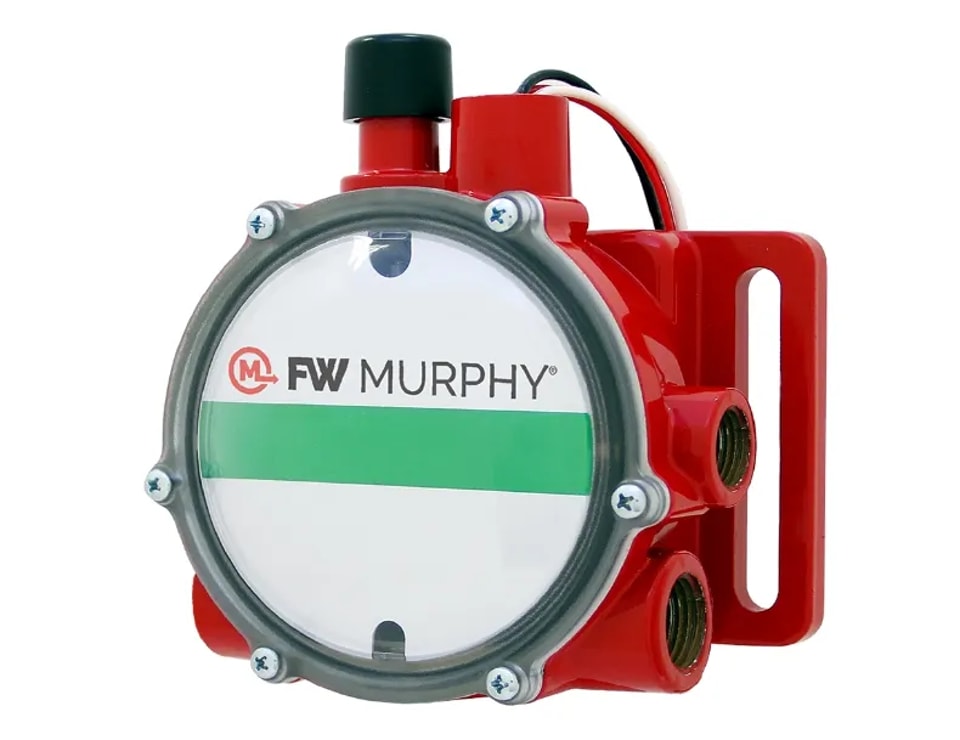

Автоматическая подача масла, бренд FW Murphy. (опция)

Особенности:

Автоматически добавляет смазочное масло для газовой генераторной установки

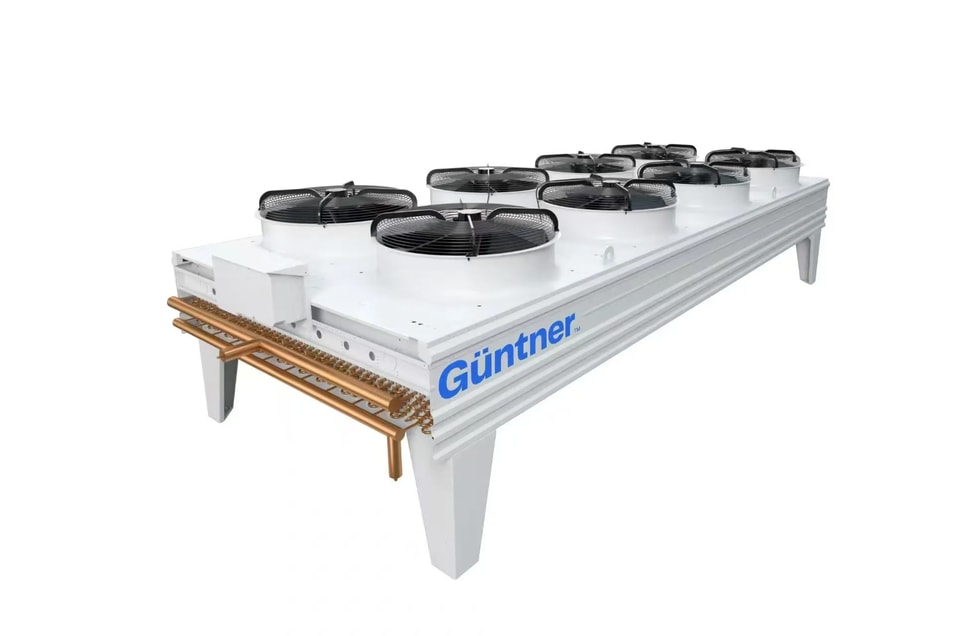

Горизонтальный выносной радиатор. (опция)

Резервный выносной радиатор включается для охлаждения двигателя, когда:

Система утилизации тепла не работает из-за технического обслуживания/ремонта.
Клиенту не нужна горячая вода, но требуется, чтобы газовая генераторная установка работала только для выработки электроэнергии.
Температура охлаждающей жидкости двигателя слишком высокая.

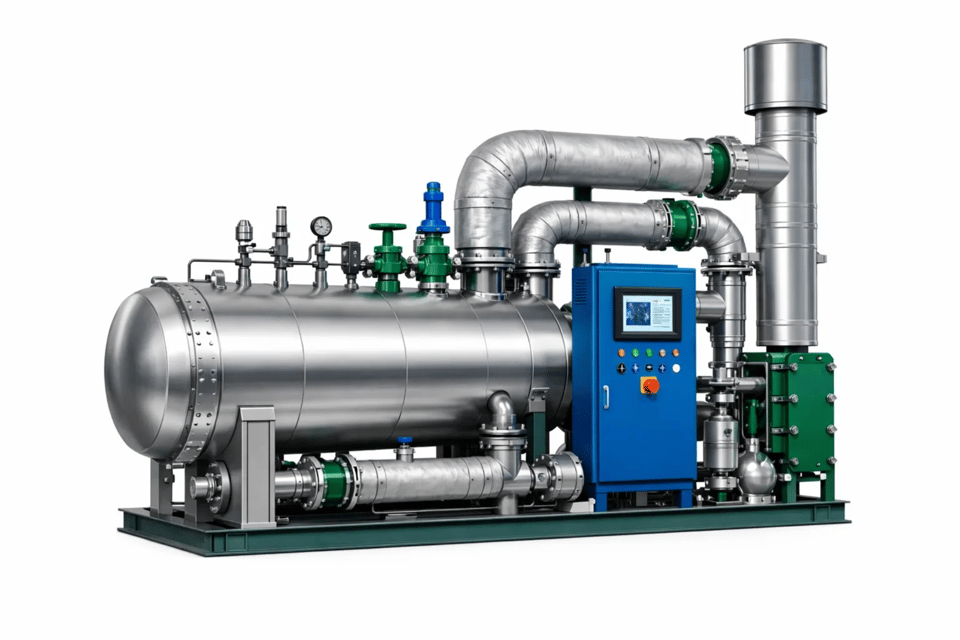

Система утилизации тепла. (опция)

Материал	Нержавеющая сталь
Теплообменники	Пластинчатый теплообменник для рубашечной воды и теплообменник выхлопных газов
Электрический КПД	36% при 250 кэВт
Тепловой КПД	45%
Тепловая мощность	947 кВтт
Температура в системе подачи воды	60℃
Температура воды на выходе	80℃
Потребление горячей воды	3.72 л/с
Особенности: Повышение общей эффективности Горячая вода может использоваться в быту и в промышленности.

Комплект поставки

1. Совершенно новый газовый двигатель Cummins.
2. Совершенно новый бесщеточный генератор Leroy Somer.
3. Автоматический контроллер дизель-генераторной установки, контроллер UK Deepsea DSE8620 MKII/ComAP.
4. Шумозащитный кожух в 20-футовом/40-футовом контейнере.
5. Панель синхронизации с моторизованным автоматическим выключателем CHINT.
6. Газовая обвязка (газовый регулятор DUNGS, Германия, электромагнитный клапан, пламегаситель, шаровой кран).
7. Автоматическая система заправки маслом.
8. Масляный подогреватель и подогреватель охлаждающей жидкости.
9. Выносной радиатор.
10. Перечень аксессуаров для каждого двигателя:

Наименования	Количество
Глушители	2
Колена	1 комплект
Болты и фланцы	1 комплект
Асбестовая прокладка	1 комплект
Антикоррозийная жидкость	1
Запускные необслуживаемые аккумуляторы для ДГУ, зарядное устройство, аккумуляторные кабели	1 комплект
Стандартный ящик для инструмента	1
Перечень документов:
Руководство по эксплуатации ДГУ, руководство по техническому обслуживанию ДГУ	1 комплект
Каталог запчастей двигателя	1
Руководства по генератору, руководства по техническому обслуживанию, каталог запчастей	1 комплект
Чертежи установки ДГУ, чертежи электрической системы	1 комплект
Инструкция по контроллеру ComAp IG-NT	1
Сертификат двигателя, сертификат генератора, сертификат ДГУ	1
Отчеты об испытаниях ДГУ	1
