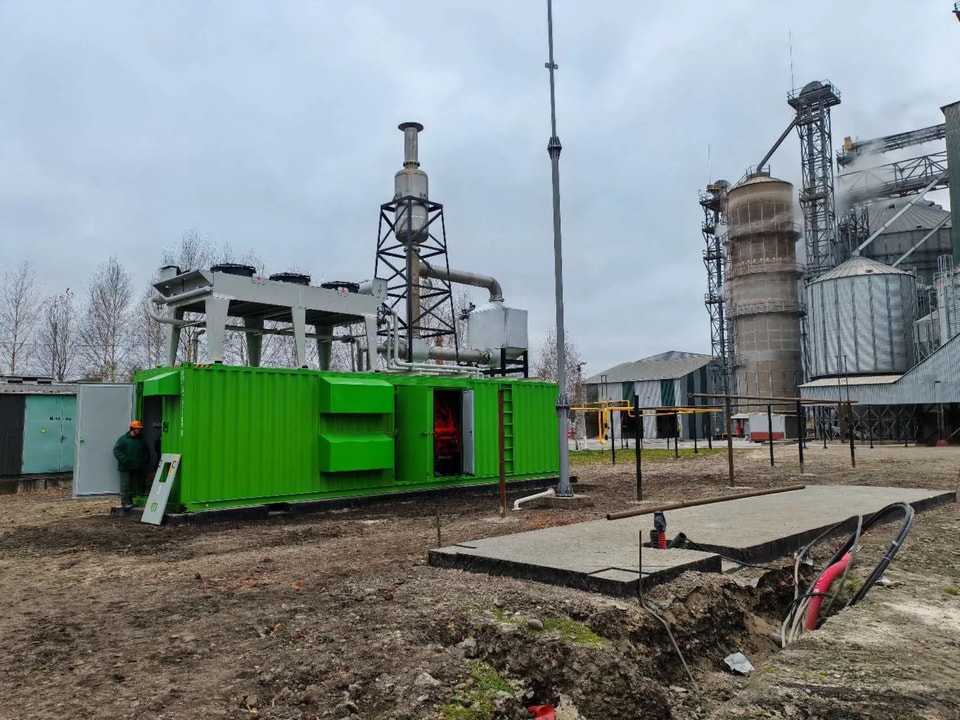

Газовый генератор 1000 кВт на базе Cummins
Genset Model: U1C1000-G Continuous Power: 1000kW Frequency: 50Hz Speed: 1500RPM Voltage: 400/230V Fuel Gas: Natural gas, biogas, oil associated gas, landfill gas.
| Допустимые условия эксплуатации: |
| Температура окружающей среды: -25℃~+45℃ |
| Относительная влажность: <30% (20℃) |
| Атмосферное давление: 100 кПа |
| Высота над уровнем моря: ≤500 м |
| Используемый газ: Природный газ |
| Допустимое давление топливного газа: 10~50 кПаСодержаниеCH₄ ≥85% |
| Газ не должен содержать свободную воду или твердые частицы (размер примесей должен быть менее 5 мкм). |
| Данные газопоршневой генераторной установки | |
|---|---|
| Модель генераторной установки | U1GC1000-G |
| Длительная мощность | 1000 кВт / 1250 кВА |
| Тип выхода | 3 фазы, 4 провода |
| Выходное напряжение | 400/230 В |
| Коэффициент мощности Cos φ | 0.8 (отстающий) |
| Частота (Гц) | 50 |
| Номинальная скорость (об/мин) | 1500 |
| Электрический КПД газового генератора | 38% |
| Тепловой КПД газовой генераторной установки | 45% |
| Общий КПД | 83% |
| Расход газа при полной нагрузке | 9.47 МДж/кВт·ч |
| Расход смазочного масла | ≤0.3 г/кВт·ч |
| Статическая точность регулирования напряжения | ≤±1.5% |
| Динамическое изменение напряжения | ≤±20% |
| Время восстановления напряжения (с) | ≤1 |
| Коэффициент пульсации напряжения | ≤1% |
| Коэффициент искажения синусоидальности напряжения | ≤5% |
| Статическая точность регулирования частоты | ≤1% (регулируемая) |
| Динамическое отклонение частоты | -10%~12% |
| Коэффициент нестабильности частоты | ≤1% |
| Вес нетто, открытое исполнение | 11980 кг |
| Габариты, открытое исполнение | 6100*1800*2570 мм |

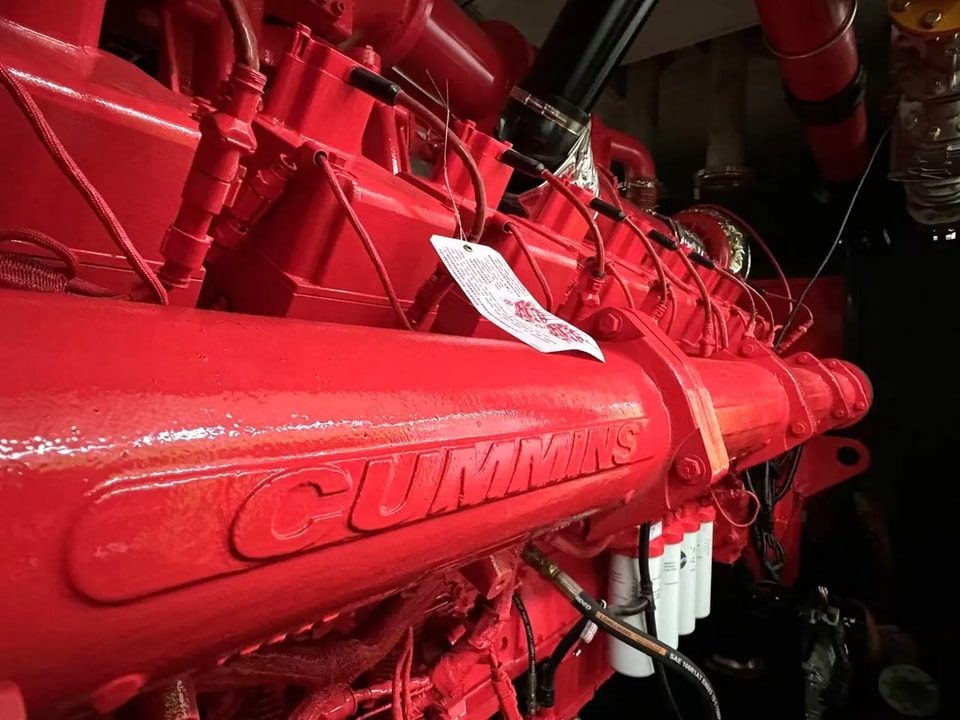

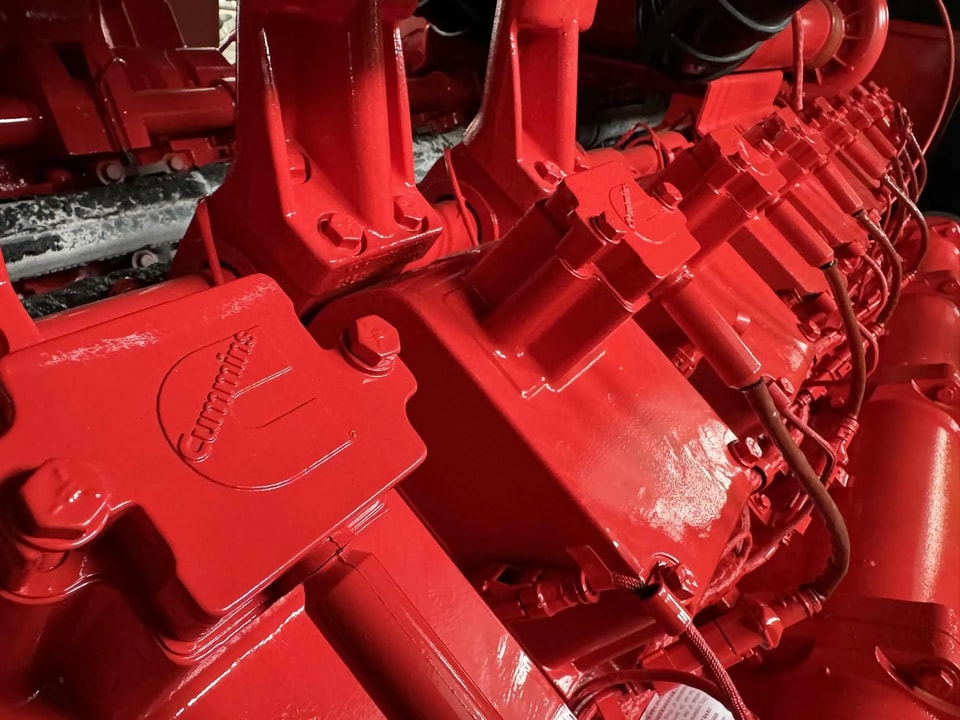

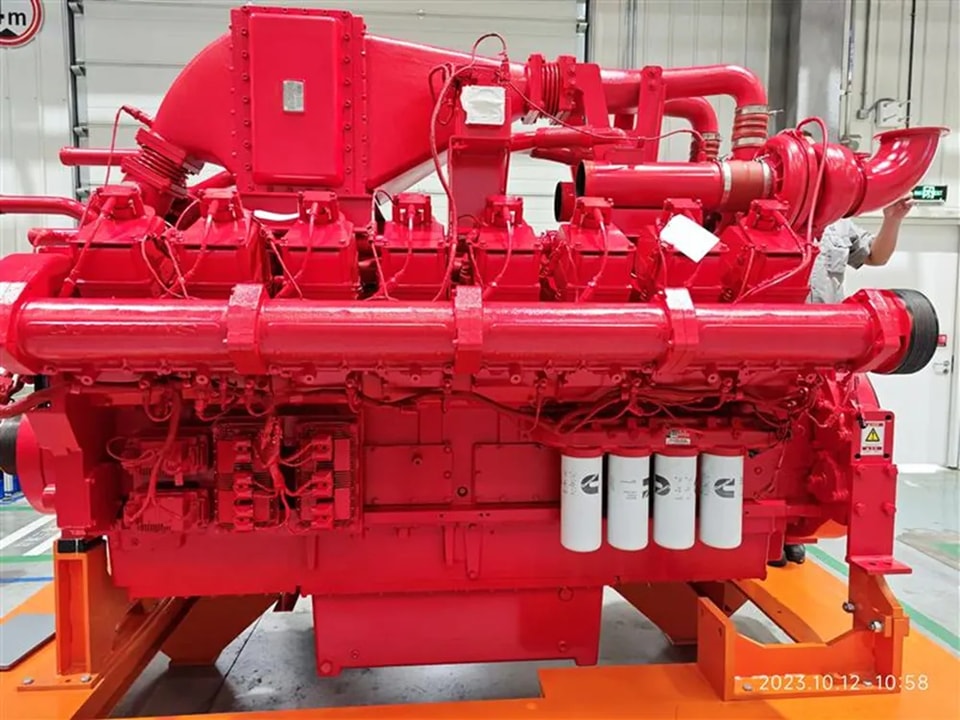

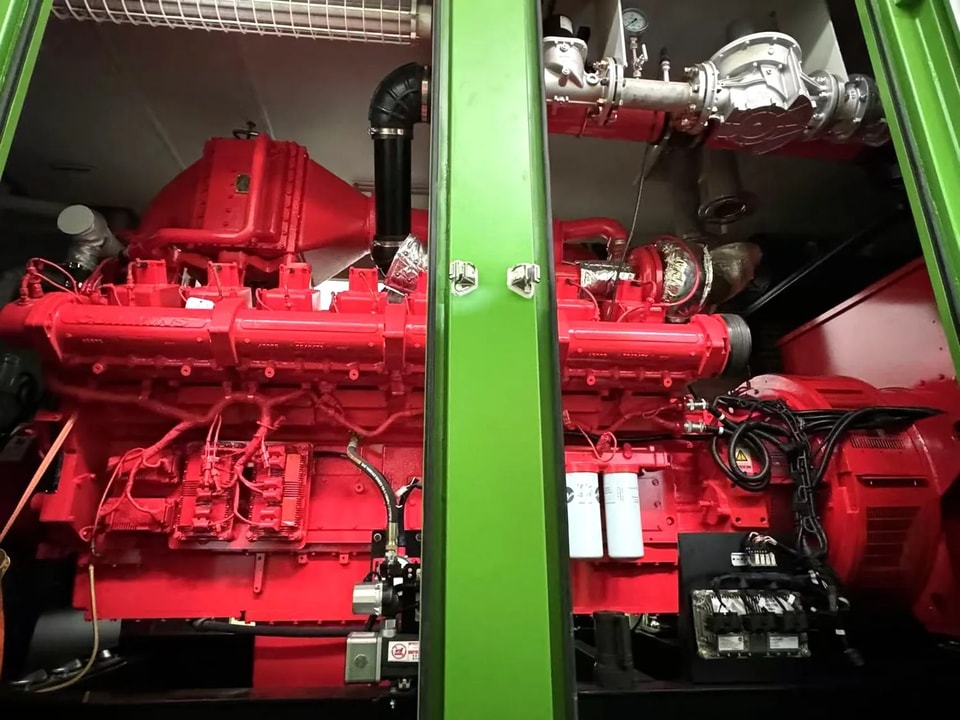

| Данные газового двигателя | |
|---|---|
| Модель | K50N-G10 |
| Бренд | Cummins |
| Тип | 4-тактный, 60° Vee, 16-цилиндровый |
| Аспирация | С турбонаддувом и промежуточным охлаждением |
| Длительная мощность | 1100 кВт (1475 л.с.) при 1500 об/мин |
| Диаметр цилиндра * Ход поршня (мм) | 159*159 |
| Рабочий объем (л) | 50 |
| Степень сжатия | 11.5:1 |
| Частота вращения (об/мин) | 1500 |
| Вес в снаряженном состоянии (кг) | 5800 |
| Данные альтернатора | |
|---|---|
| Модель | LSA50.2L7 |
| Бренд | Leroy Somer (или Stamford, или другие бренды по запросу) |
| Длительная мощность | 1080 кВт / 3 фазы, 4 провода |
| Номинальное напряжение (В) | 400/230 В, перем. ток |
| Частота (Гц) | 50 |
| КПД | 96.6% |
| Регулирование напряжения | ±0.25% (регулируемый) |
| Класс изоляции: | Класс H |
| Класс защиты | IP 23 |
| Способ охлаждения | Воздушное охлаждение, самовентиляция |
| Режим регулирования напряжения | Автоматический регулятор напряжения (AVR) |
Контроллер ComAp IG500-G2 или британский контроллер Deepsea DSE8620 MKII |
|---|
InteliGen 500 — это контроллер параллельной работы с 5-дюймовым цветным дисплеем для современных газовых генераторных установок, поддерживающий работу как одиночных, так и нескольких ДГУ в синхронизации с электросетью или в автономном режиме.
|
| Панель синхронизации | |
|---|---|
| Модель | U1S1000 |
| Мощность | 2000A |
| Бренд воздушного автоматического выключателя | ABB/SCHNEIDER/CHINT |
| Контроллер | DSE8620 MKII/ComAp IG500G2 |
Особенности: 1. Автоматическая синхронизация газовых генераторных установок 2. Автоматическая разгрузка генераторной установки 3. Программируемый пуск и остановка генераторной установки 4. Мониторинг и защита генераторной установки 5. Синхронизация генераторных установок с национальной сетью / параллельная работа нескольких установок. | |

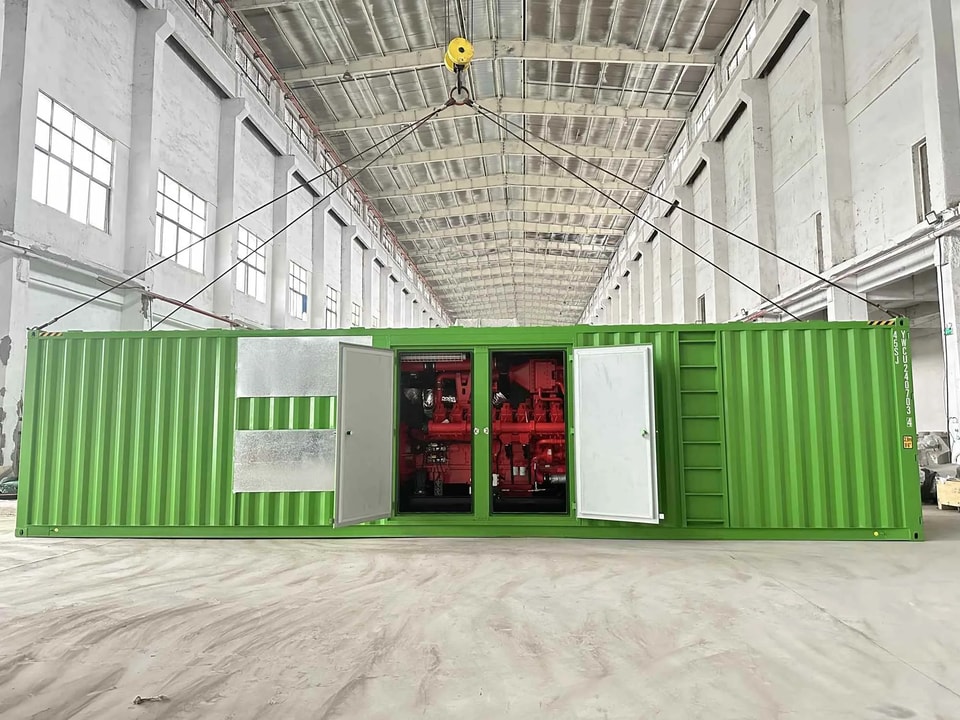

40-футовый высокий контейнерный кожух | |
| Особенности: 1. 40-футовый высокий контейнер ISO с сертификатом CCS. 2. Высококачественная покраска для обеспечения надежной защиты в суровыхпогодных условиях. 3. Всепогодный, пылезащищенный, звукоизолированный, подходит для эксплуатации в строгихсреды. 4. Все детали кожуха спроектированы по модульному принципу иматериалы кожуха изготовлены из прочного стального листа. 5. Все металлические части кожуха окрашены электростатической полиэфирнойпорошковой краской. 6. Эффективная система впуска и выпуска воздуха для обеспечения стабильной мощности. 7. Научный подход к проектированию и передовые технологии для снижения уровня шумадо 75-85 дБА; материалы и защитные покрытия дополнительно обеспечивают эффективность звукопоглощения и защиту. 8. Конструкция замков кожуха более удобна для эксплуатациии технического обслуживания, а также повышает безопасность генераторной установки. 9. Наличие подъемных проушин и пазов для вилочного погрузчика облегчает транспортировку. 10. Кнопка аварийной остановки на внешней стороне кожуха. 11. Продуманный и компактный дизайн, большой встроенный глушитель обеспечивает более низкий уровень шума. |
| Автоматический долив масла, бренд Murphy. (опционально) |
Особенности: Автоматическое добавление смазочного масла для газовой электростанции, что позволяет установке работать непрерывно без остановок. |
| Горизонтальный выносной радиатор. (опционально) |
Резервный выносной радиатор включается для охлаждения двигателя, когда: 1. Система утилизации тепла не работает по причине технического обслуживания или ремонта. 2. Заказчику не требуется горячая вода, но необходима работа газового генератора только для выработки электроэнергии. 3. Температура охлаждающей жидкости двигателя слишком высока. |

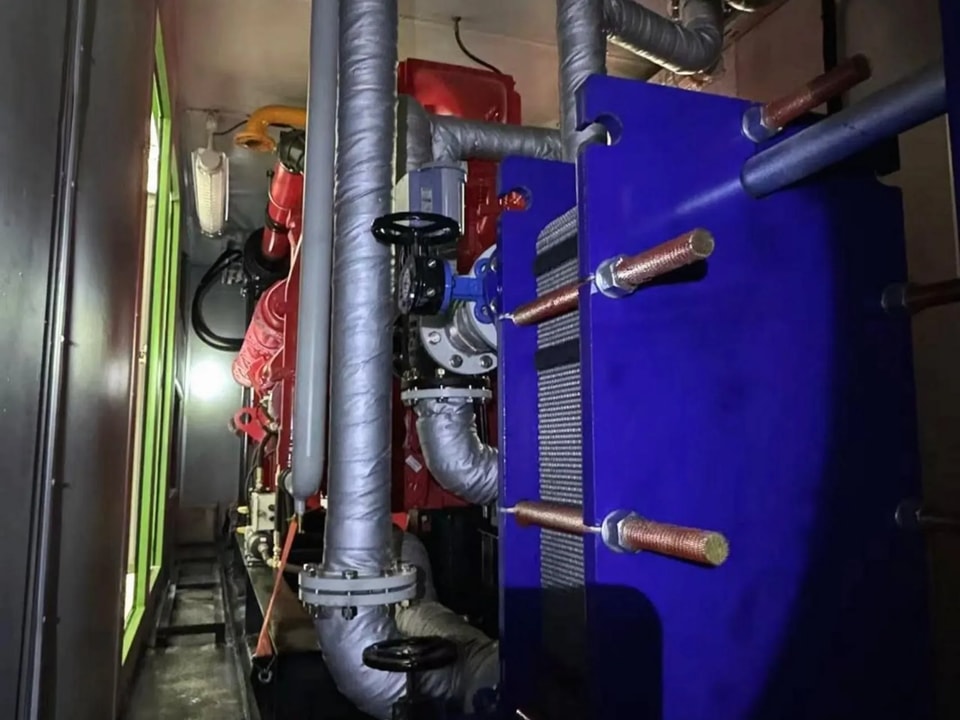

 | Система утилизации тепла. (опционально) | |
| Материал | Нержавеющая сталь | |
Теплообменники | Пластинчатый теплообменник рубашки охлаждения и теплообменник выхлопных газов (котел) | |
| Электрический КПД | 38% при 1000 кВт (эл.) | |
Тепловой КПД | 45% | |
Тепловая мощность | 1184 кВт (тепл.) | |
| Температура в системе водоснабжения | 60℃ | |
| Температура воды на выходе | 85℃ | |
| Расход горячей воды | 11.3 л/с | |
| Особенности: Повышение общего КПД. Горячая вода может использоваться для бытовых и промышленных нужд | ||
1. Новый газовый двигатель Cummins.
2. Новый бесщеточный альтернатор Leroy Somer.
3. Автоматический контроллер генераторной установки, контроллер UK Deepsea / ComAP
4. 40-футовый высокий контейнерный звукоизоляционный кожух
5. Панель синхронизации с воздушным автоматическим выключателем (ABB/Schneider/CHINT/DELIXI)
6. Газовая рампа (немецкий газовый регулятор DUNGS, электромагнитный клапан, огнепреградитель, шаровой кран)
7. Автоматическая система долива масла
8. Подогреватель масла и подогреватель охлаждающей жидкости
9. Выносной радиатор
10. Система утилизации тепла для использования тепла охлаждающей жидкости рубашки двигателя (через пластинчатый теплообменник) и тепла выхлопных газов (через утилизационный котел).
11. Список аксессуаров для каждого двигателя:
| Наименование | Количество |
|---|---|
| Глушители | 2 |
| Колена | 1 комплект |
| Винты и фланцы | 1 комплект |
| Асбестовая прокладка | 1 комплект |
| Антикоррозийная жидкость | 1 |
| Необслуживаемые стартерные батареи, зарядное устройство, кабели АКБ | 1 комплект |
| Стандартный набор инструментов | 1 |
Список документов: | |
| Руководство по эксплуатации ГУ, руководство по техническому обслуживанию ГУ | 1 комплект |
| Каталог запасных частей двигателя | 1 |
| Руководства по альтернатору, инструкции по обслуживанию, каталог запчастей | 1 комплект |
| Монтажные чертежи ГУ, схемы электрической системы | 1 комплект |
| Инструкция к контроллеру ComAp | 1 |
| Сертификат на двигатель, сертификат на альтернатор, сертификат на ГУ | 1 |
| Протоколы испытаний генераторной установки | 1 |
