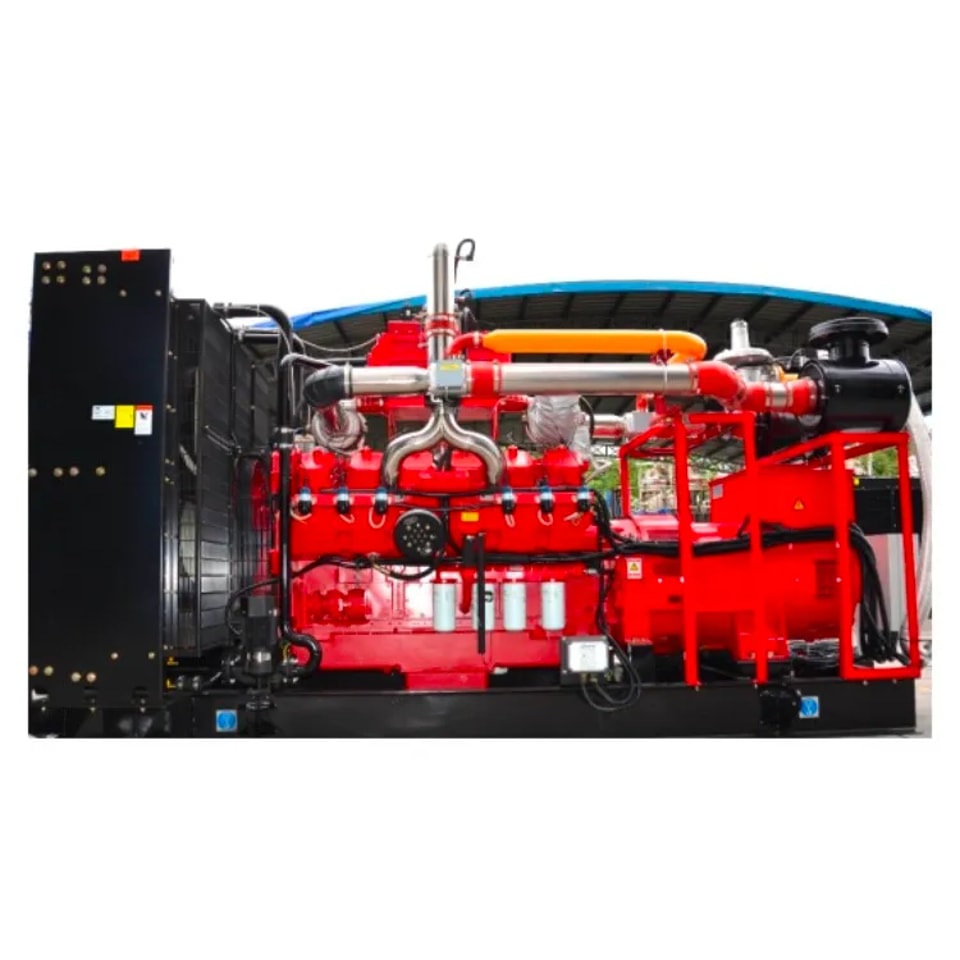

Газовый генератор 500 кВт на базе Cummins
Genset Model: U1C500-G Continuous Power: 500kW Frequency: 50Hz Speed: 1500RPM Voltage: 400/230V Fuel Gas: Natural Gas
| Допустимые условия эксплуатации: |
| Температура окружающей среды: -10℃~+40℃ |
| (При температуре ниже -20℃ требуется антифриз или подогрев воды) |
| Относительная влажность: <90% (20℃) |
| Высота над уровнем моря: ≤500 м |
| Используемый газ: Природный газ |
| Допустимое давление топливного газа: 10~20 кПа,СодержаниеCH₄ ≥85% |
| Газ не должен содержать свободную воду или твердые частицы (размер примесей должен быть менее 5 мкм). |
| Данные газопоршневой генераторной установки | |
|---|---|
| Модель генераторной установки | U1C500-G |
| Длительная мощность | 500 кВт / 625 кВА |
| Тип выхода | 3 фазы, 4 провода |
| Выходное напряжение | 400/230 В |
| Коэффициент мощности Cos φ | 0.8 (отстающий) |
| Частота (Гц) | 50 |
| Номинальная скорость (об/мин) | 1500 |
| Электрический КПД газового генератора | 35% |
| Статическая точность регулирования напряжения | ≤±1.5% |
| Динамическое изменение напряжения | ≤±20% |
| Время восстановления напряжения (с) | ≤1 |
| Коэффициент пульсации напряжения | ≤1% |
| Коэффициент искажения синусоидальности напряжения | ≤5% |
| Статическая точность регулирования частоты | ≤1% (регулируемая) |
| Динамическое отклонение частоты | -10%~12% |
| Коэффициент нестабильности частоты | ≤1% |
| Класс изоляции генератора | H |
| Вес нетто, открытое исполнение | 7510 кг |
| Габариты, открытое исполнение | 5000*1800*2570 мм |
| Данные газового двигателя | |
|---|---|
| Модель | GKT38 |
| Бренд | U1-Cummins |
| Тип | 4-тактный, водяное охлаждение, мокрая гильза цилиндра, электронная система зажигания, предварительное смешивание, полное сгорание смеси |
| Мощность двигателя (кВтм) | 570 |
| Количество и расположение цилиндров | 12, V-образный |
| Диаметр цилиндра * Ход поршня (мм) | 159*159 |
| Рабочий объем (л) | 37.8 |
| Степень сжатия | 11.5:1 |
| Частота вращения (об/мин) | 1500 |
| Аспирация | С турбонаддувом и промежуточным охлаждением |
| Способ охлаждения | Водяное охлаждение через радиатор с вентилятором |
| Тип регулятора (регулирование скорости) | Электронное регулирование, Huegli Tech, Швейцария |
| Газовый смеситель | Смеситель Huegli RM-25, DN80 |
| Порядок работы цилиндров | R1-L6-R6-L1-R5-L2-R2-L5-R3-L4-R4-L3 |
| Дроссельная заслонка | MOTORTECH |
| Контроллер зажигания | Блок Altronic CD1 |
| Способ запуска | Электрический, двигатель 24В |
| Расход газа (м³/кВт·ч) | 0.26 |
| Частота вращения на холостом ходу (об/мин) | 700 |
| Рекомендуемое масло | SAE 15W-40 CF4 или выше |
| Расход масла | ≤0,6 г/кВт·ч |
| Данные альтернатора | |
|---|---|
| Модель | LSA49.3S4A |
| Бренд | Leroy Somer |
| Длительная мощность | 260 кВт / 3 фазы, 4 провода |
| Номинальное напряжение (В) | 380~480 В (±0,5%), AC |
| Частота (Гц) | 50 |
| КПД | 95,1% |
| Регулирование напряжения | ±0,5% (регулируемый) |
| Класс изоляции: | Класс H |
| Класс защиты | IP 23 |
| Способ охлаждения | Воздушное охлаждение, самовентиляция |
| Режим регулирования напряжения | Автоматический регулятор напряжения (AVR) |
| Соответствие международным стандартам | IEC 60034-1, NEMA MG1.22, ISO 8528/3, CSA, UL 1446, UL 1004B по запросу, морские регистры и др. |
| Контроллер ComAp IG-NTC-BB+IV5 | |
|---|---|
|
|

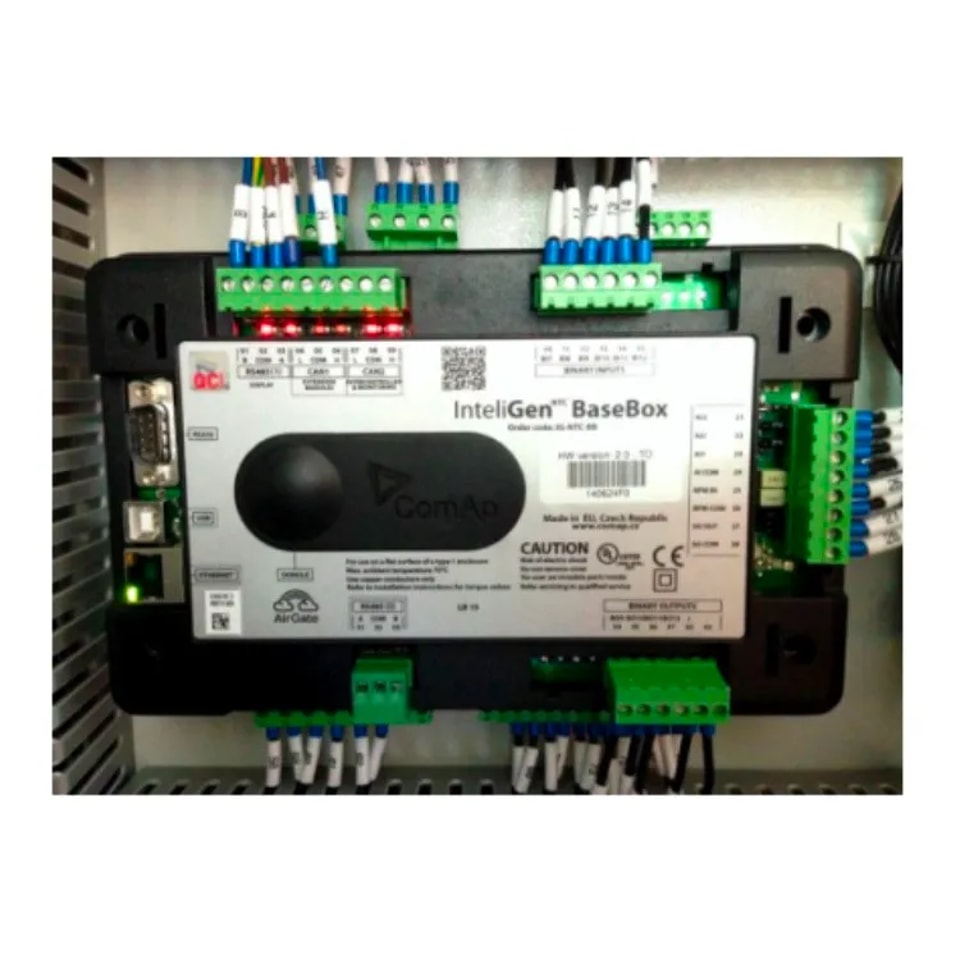

ComAp InteliGen NTC BaseBox — это комплексный контроллер для одиночных и нескольких генераторных установок, работающих в резервном или параллельном режимах. Съемная модульная конструкция обеспечивает простоту установки и возможность подключения множества различных модулей расширения в соответствии с индивидуальными требованиями заказчика.

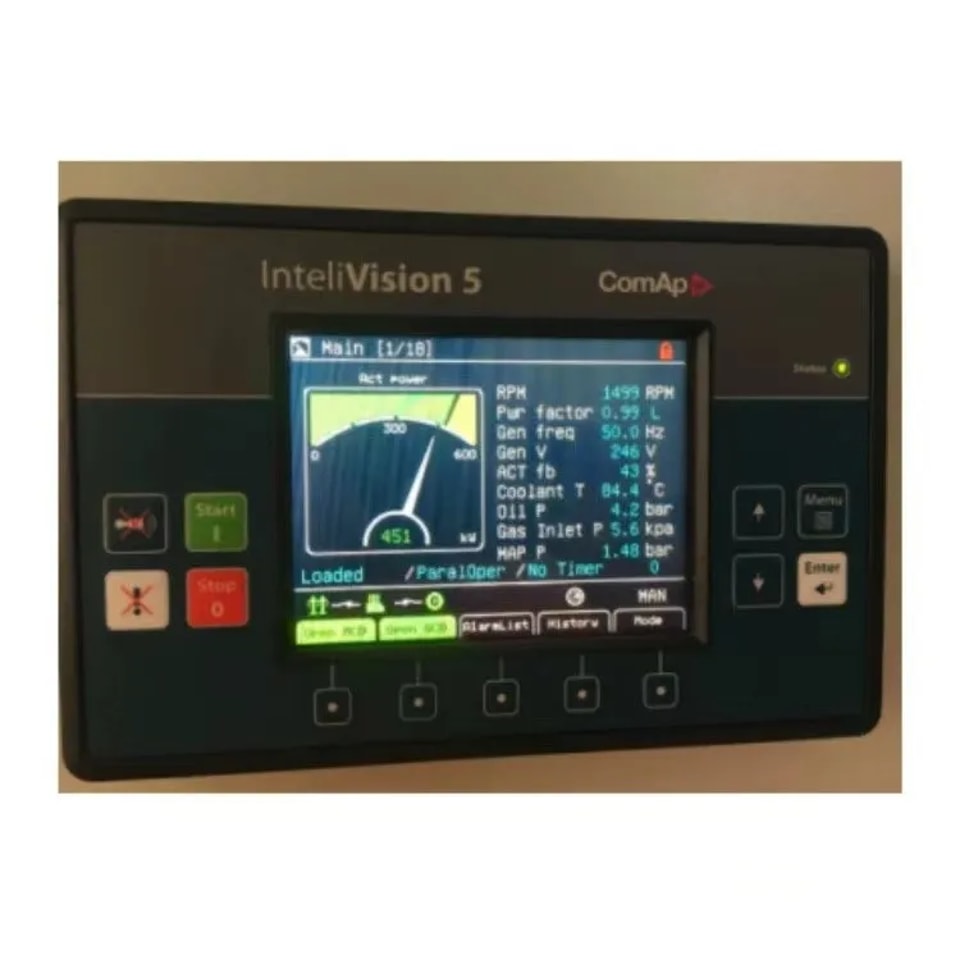

InteliGen NT BaseBox может быть подключен к дисплею InteliVision 5 с цветным TFT-экраном диагональю 5,7 дюйма.
Особенности:
1. Поддержка двигателей с ЭБУ (J1939, Modbus и другие проприетарные интерфейсы); отображение кодов аварийных сигналов в текстовом виде
2. Функция AMF (автоматический запуск при отказе сети)
3. Автоматическая синхронизация и управление мощностью
4. Базовая нагрузка, Импорт/Экспорт
5. Снятие пиковых нагрузок (Peak shaving)
6. Контроль напряжения и коэффициента мощности (AVR)
7. Измерения генератора: U, I, Hz, kW, kVAr, kVA, PF, kWh, kVAhr
8. Измерения сети: U, I, Hz, kW, kVAr, PF
9. Выбираемые диапазоны измерения для напряжений и токов AC — 120/277В, 0-1/0-5А 1)
10. Входы и выходы, конфигурируемые под различные нужды заказчика
11. Биполярные бинарные выходы — возможность использования
12. Бинарный выход (BO) как переключатель верхнего или нижнего плеча
13. Интерфейс RS232/RS485 с поддержкой Modbus
14. Поддержка аналоговых/GSM/ISDN/CDMA модемов
15. SMS-сообщения; интерфейс ECU Modbus
16. Вторичный изолированный интерфейс RS485 1)
17. Подключение Ethernet (RJ45) 1)
18. Интерфейс USB 2.0 slave 1)
19. Резервирование контроллера
20. История событий (до 1000 записей) с
21. Настраиваемый пользователем список сохраняемых значений; RTC; статистические данные
22. Интегрированные программируемые функции ПЛК
23. Интерфейс для выносного модуля дисплея
24. Монтаж на DIN-рейку. Встроенные фиксированные и настраиваемые защиты
25. Встроенные 3-фазные защиты генератора
26. Максимальная токовая защита с зависимой выдержкой времени (IDMT) + защита от токов КЗ
27. Защита от перегрузки
28. Защита от обратной мощности
29. Мгновенная защита и IDMT защита от замыкания на землю
30. Встроенные 3-фазные защиты сети (U+f)
31. Защита по вектору смещения и ROCOF
32. Все бинарные/аналоговые входы свободно конфигурируются для различных типов защиты: Только запись в историю/Только авария/Авария+История/Предупреждение/Снятие нагрузки
33. Плавный останов/Размыкание выключателя и охлаждение/Останов
34. Игнорирование останова/Основная защита/Отказ датчика
| Панель синхронизации | |
|---|---|
| Модель | KD500-SP |
| Мощность | 1000A |
| Бренд воздушного автоматического выключателя | Delixi |
| Контроллер | ComAp IG-NT |
Особенности: 1. Автоматическая синхронизация газовых генераторных установок 2. Автоматическая разгрузка генераторной установки 3. Программируемый пуск и остановка генераторной установки 4. Мониторинг и защита генераторной установки 5. Синхронизация генераторных установок с национальной электросетью | |

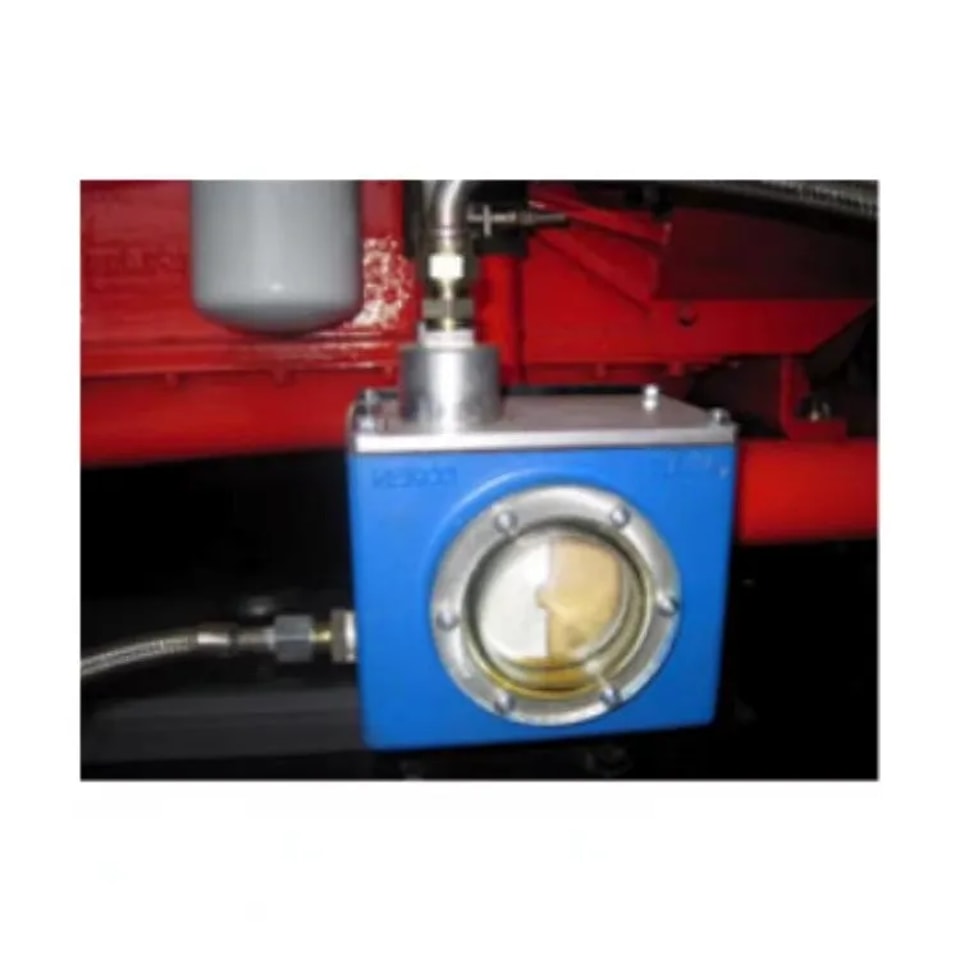

| Автоматический долив масла, бренд KENCO (опционально) |
Особенности: Автоматическая подача смазочного масла для газового генератора |
1. Новый газовый двигатель Cummins.
2. Новый бесщеточный альтернатор Leroy Somer.
3. Автоматический контроллер генераторной установки ComAp IG-NTC-BB с дисплеем IV5.
4. Панель синхронизации.
5. Газовая рампа (газовый регулятор DUNGS (Германия), электромагнитный клапан, огнепреградитель, шаровой кран).
6. Автоматическая система контроля соотношения воздух/топливо.
7. Радиаторная система охлаждения.
8. Список аксессуаров для каждого двигателя:
| Наименование | Количество |
|---|---|
| Глушители | 2 |
| Колена | 1 комплект |
| Винты и фланцы | 1 комплект |
| Асбестовая прокладка | 1 комплект |
| Антикоррозийная жидкость | 1 |
| Необслуживаемые стартерные батареи, зарядное устройство, кабели АКБ | 1 комплект |
| Стандартный набор инструментов | 1 |
Список документов: | |
| Руководство по эксплуатации ГУ, руководство по техническому обслуживанию ГУ | 1 комплект |
| Каталог запасных частей двигателя | 1 |
| Руководства по альтернатору, инструкции по обслуживанию, каталог запчастей | 1 комплект |
| Монтажные чертежи ГУ, схемы электрической системы | 1 комплект |
| Инструкция к контроллеру ComAp IG-NT | 1 |
| Сертификат на двигатель, сертификат на альтернатор, сертификат на ГУ | 1 |
| Протоколы испытаний генераторной установки | 1 |
